Многие люди оценили достоинства пластиковых окон. Но, через некоторое время начинают обнаруживаться недостатки. И первый — это недостаточная вентиляция помещения. Последнее заметно проявляется с наступлением холодов – начинают «плакать» окна.

«Плачут» окна в квартире.

«Плачут» окна в квартире.

Если вовремя не принять меры, то, несмотря на правильную установку металлопластиковых окон , в углах может появиться плесень.

Выбор способа избавления от сырости

Чтобы устранить сырость, следует восстановить в квартире нормальный воздухообмен. Достигается это тремя способами:

  • осуществление регулярного проветривания;
  • установка приточно-вытяжной вентиляции (желательно с автоматическим управлением);
  • монтаж приточных клапанов.

Производить регулярное проветривание, по старинке, легко и просто. Но оно приводит к возрастанию потерь тепла, исчезновению звукоизоляции, а то ещё и заполнению квартиры пылью. Теряются все достоинства пластиковых окон. Кроме того, в зимнее время года фурнитура на открытых окнах может обледенеть со всеми вытекающими последствиями.

Установки автоматической приточно-вытяжной вентиляции работают хорошо, но имеют ряд недостатков:

  • при работе слишком шумят;
  • потребляет много электроэнергии;
  • приобретение и монтаж установки далеко не всем по карману.

Анализ вариантов вентиляции помещения показывает, почему желателен приточный клапан.

Оконный клапан — покупной или самодельный?

Существуют вентиляционные клапаны с ручным управлением (при помощи движка) и автоматические, которые регулируют поток воздуха по показаниям датчиков. Например, очень популярный автоматический оконный клапан «АЭРЭКО» работает по принципу гигрометра и регулирует подачу воздуха в зависимости от относительной влажности в помещении. Зависимость такая: чем выше уровень влажности, тем шире открывается створка проветривателя и больше воздуха попадает в помещение. В его работе участие человека не требуется.

При ограниченном бюджете применяются клапаны с ручным управлением створкой. Если вы при установке окон не подумали о вентиляции, то можно в любой момент осуществить монтаж приточного клапана для пластиковых окон своими руками. Выбор клапана на окнах зависит от вас и ваших возможностей.

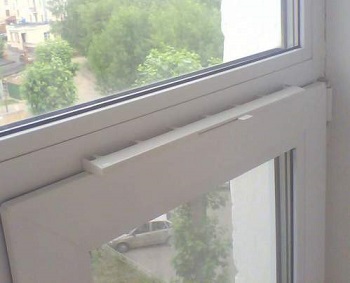

Приточный клапан «Air-Box Comfort».

Приточный клапан «Air-Box Comfort».

Методику установки вентиляционного клапана рассмотрим на примере клапана «Air-Box Comfort». Он продаётся в комплекте со всеми необходимыми для монтажа комплектующими и материалами. Клапан, как конструктор, можно собрать и установить во все типы пластиковых окон: откидные и распашные. Устанавливают его в притворе окна без нарушения целостности профиля.

Читайте также:  Пластиковые окна своими руками

Материалы и инструмент

Для установки клапана потребуется:

  • клапан «Air-Box Comfort» в комплекте;
  • канцелярский нож;
  • отвертка;
  • линейка.

В комплект клапана входят:

  • клапан длиной 350 мм;
  • уплотнитель длиной 350 мм;
  • два уплотнителя длиной по 160 мм;
  • три заглушки для крепления клапана;
  • саморезы.

Как сделать клапан своими руками

Последовательность действий следующая:

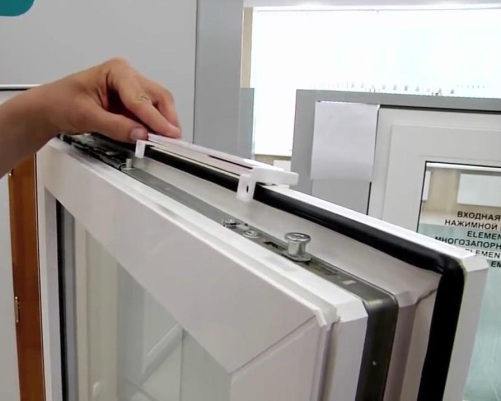

Определяем место размещения клапана на створке.

Определяем место размещения клапана на створке.

    • определяем место установки клапана и делаем метки. Проветриватель устанавливается на верхней части створки в центре. На узких створках, возможно, придется сместиться в сторону от фурнитуры окна;

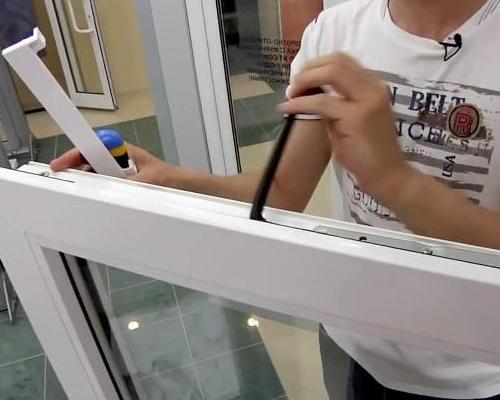

Вынимаем уплотнитель из паза.

Вынимаем уплотнитель из паза.

    • удаляем штатный уплотнитель между метками. Для этого ножом делаем с двух сторон надрезы и удаляем уплотнитель из паза;

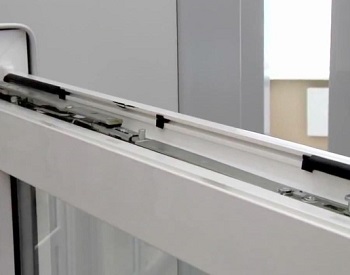

Установленные дюбели для крепления клапана.

Установленные дюбели для крепления клапана.

    • устанавливаем в паз, на место штатного уплотнителя, крепежные дюбеля: два — по краям и один — посередине. Устанавливать следует широкой стороной «рубашки» вниз;
    • установка клапана. Предварительно, для комфортной фиксации клапана на створке, на него наносим двухсторонний скотч. Снимаем с последнего защитную пленку и приклеиваем клапан на своё место;

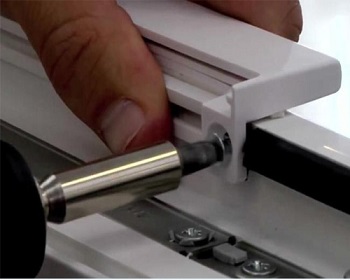

Закрепляем клапан саморезами.

Закрепляем клапан саморезами.

    • монтаж клапана к створке окна. Пропускаем саморезы сквозь крепежные отверстия клапана и ввинчиваем в установленные ранее дюбеля. В результате, клапан надежно зафиксирован при помощи скотча и саморезов;

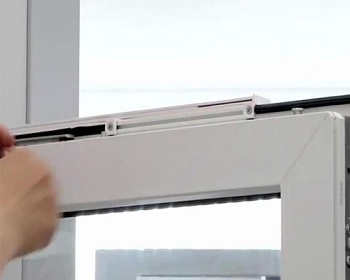

Вставляем уплотнители длиной 160 мм.

Вставляем уплотнители длиной 160 мм.

    • вставляем новый уплотнитель. Заменяем штатный уплотнитель, находящийся между креплениями клапана, на два уплотнителя по 160 мм (входят в комплект клапана). Установка клапана на створке закончена;

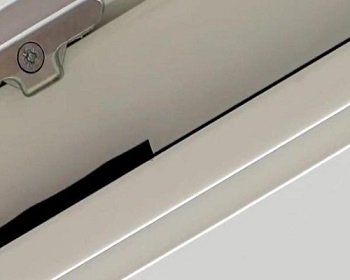

Новый уплотнитель уже штатного.

Новый уплотнитель уже штатного.

  • замена штатного уплотнителя на раме. Для функционирования клапана нужно обеспечить приток воздуха. Для этого заменяем штатный уплотнитель на имеющийся в комплекте (более узкий). Отмечаем точно напротив установленного клапана подлежащую удалению часть уплотнителя на раме длиной 350 мм, вырезаем её и на это место вставляем уплотнитель из комплекта.
Читайте также:  Как сделать окно своими руками

Внесенные изменения не влияют на работоспособность створки окна. Зазор между рамой и створкой обеспечивает поступление свежего воздуха в помещение.

Как работает оконный клапан

Принцип действия клапана предельно прост. Регулировка необходимого притока воздуха осуществляется при помощи движка:

  • крайнее правое положение полностью открывает шторку клапана. Это соответствует наибольшему потоку воздуха и лучшим условиям вентиляции;
  • крайнее левое положение клапана полностью закрывает его.

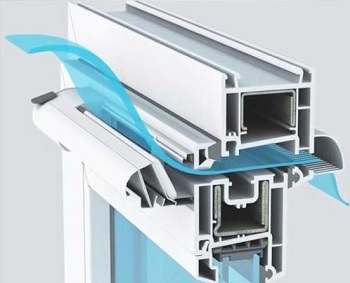

Принцип действия оконного вентиляционного клапана.

Принцип действия оконного вентиляционного клапана.

Определённым промежуточным положением движка следует выбрать комфортную величину потока воздуха.

Следует учитывать, что самое крайнее левое положение движка (до щелчка) предназначено только для обслуживания клапана.

При повседневной эксплуатации его нельзя использовать, т. к. закрытие окна при таком положении движка приведёт к поломке клапана.

Где купить

  • Компания «ТБМ Маркет»;

  • Сайт: http://spb.tbmmarket.ru/;
  • Адрес: 197375, Санкт-Петербург, Шуваловский пр., дом № 32, корп. № 2, лит. «А»;
  • Телефон: +7-(812)-3348330;
  • Почта: market_spb@tbm.ru.

Компания продаёт приточный клапан вентиляционный «Air-Box Comfort» белый по цене 527 рублей.
